Spanntrommeln - mit eingeschweißter Achse


Spanntrommeln mit einer eingeschweißten Welle als Achse bilden eine sehr robuste und Wartungsfreundliche Bauweise. Wichtig ist dieses, da Ausfälle dieser Bauteile oft mit langen Stillstandszeiten und dadurch mit hohen Kosten verbunden sind.



Gurtbreiten

300mm, 350mm, 400mm, 450mm, 500mm, 550mm

600mm, 650mm, 700mm, 750mm, 800mm, 850mm

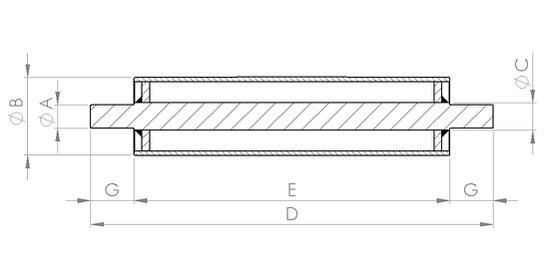

ØA = Anschlußdurchmesser

ØB = Trommeldurchmesser

ØC = Achsdurchmesser

 D = Achslänge

 E = Trommelbreite

 G = Anschlußlänge



alle Maße in mm



Weitere Trommelgrößen auf Anfrage



Gurtbreite ØA  ØB ØC D E G
300 30 100 35 500 400 50
130
200
350 30 100 35 550 450 50
130
200
400 30 100 35 600 500 50
130
200
450 30 100 35 650 550 50
130
200
500 30 100 35 700 600 50
130
200
550 30 100 35 750 650 50
130
200
600 30 100 35 800 700 50
130
200
650 30 100 35 850 750 50
130
200
700 30 100 35 900 800 50
130
200
750 30 100 35 950 850 50
130
200
800 30 100 35 1000 900 50
130
200
850 30 100 35 1050 950 50
130
200

3D-Modell Spanntrommel

0,00 €

  • sofort
